Cronómetro para el scalextric compact

Utilizando el Pic 16F84A hemos realizado un cronómetro para los coches de un circuito de scalextric compact.

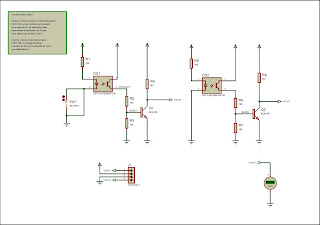

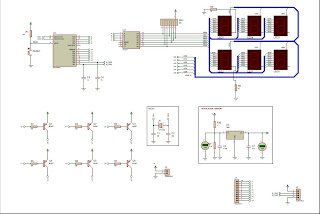

El proyecto se divide en dos placas. La primera de ellas se coloca debajo de la pista y contiene los sensores que detectan el paso de los vehículos utilizando dos optointerruptores KRB031 en forma de U. La segunda placa contiene el Pic, y seis displays de 7 segmentos, tres para cada vehículo, que muestran el tiempo de la última vuelta en segundos, decimas y centésimas de segundo.

Los displays de 7 segmentos se controlan con el integrado SN74LS47N y van multiplexados porque, de otro modo, no tendríamos suficientes puertos de salida del Pic para controlarlos directamente.
